設備名稱 小型線切割機
型號 TNS400
制造商 蘇州寶時格
主要功能 精密加工/數控
設備概要 該機擁有極佳的穩定性和非常漂亮的外觀設計。它的效率，精度和表面光潔度，都處于領先水平。全閉環控制方式，3種坐標方式：機械坐標、自動回零、相對坐標。BSG-XP控制系統。智能數據庫寶時格納秒級高頻控制系統。中英文雙語界面。。臺灣上銀H級高精度強預緊力導軌+滑塊。1um高精度光柵。7ns窄脈寬高頻系統。XYUV四軸電子手輪。高精密防水導輪座與導輪。多工位裝夾具。床身鑄件HT250兩次回火，12個月自然時效 。機床供電電源3N-380V/50Hz。
技術參數 1.全閉環中走絲機床
2.主要參數
2.1最大工件尺寸（長×寬×高）（mm） 510×820×500
2.2機床工作行程（X×Y×Z)(mm） 320×400×400
2.3輔助軸移動距離（U×V 軸）（mm） 60×60
2.4切割鉬絲直徑 0.10~0.22
2.5最大工作物重量 450
2.6機床（一體機）外形尺寸（寬×長×高）（mm） 1700×1750×2000
2.7機床整機（一體機）重量 ≈2000
2.8設備主機（一體機）額定總功率 1.5
3.加工參數
3.1標準切割斜度（degree/mm) ±6°/80mm
3.2定位精度 ≤±0.003
3.3重復定位精度 ≤±0.001
3.4多刀切割精度 ≤±0.003﹝20×20 正八邊形，Gr12，S=40﹞
3.5表面粗糙度(μm) Ra≦0.6（Gr12，S=40）
3.6全行程跳步精度 0.006mm
3.7切割效率（mm2/min) ＞200
4.關鍵配置
4.1導軌   H級高精度強預緊力導軌+滑塊
4.2光柵尺 1um高精度光柵
4.3導絲眼模  0.192-0.30工業寶石眼模
4.4高頻電源板 7ns窄脈寬高頻系統
4.5電子手輪  XYUV四軸電子手輪
4.6導輪裝置  高精密防水導輪座與導輪
4.7多功能工件夾具  多工位裝夾具
5.動力電源   機床供電電源3N-380V/50Hz
聯系方式 呂濤 17786282864

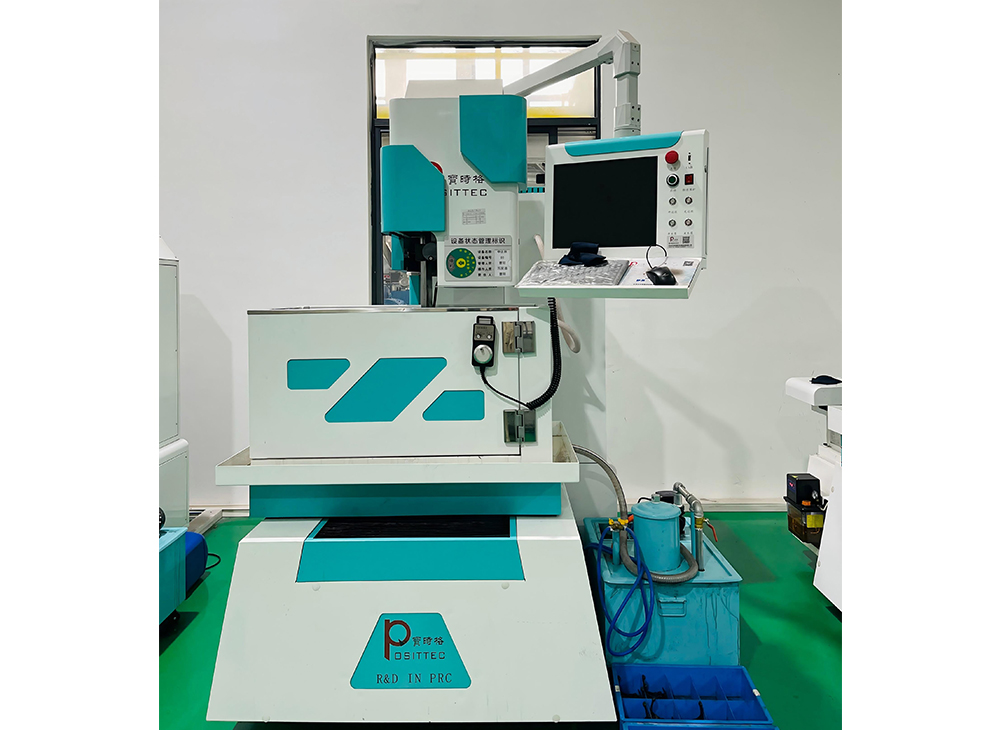

設備照片 小型線切割機
